TFSKN-Filter

Tonfrequenzsperrenfilter mit oder ohne Saugkreis


Das Tonfrequenzsignal der Energieversorger (Rundsteuersignal) besteht aus einer frequenzmodulierten, energiereichen Signalfolge und wird mehrmals am Tag über das Versorgungsnetz zu allen Verbrauchern geschickt.
Diese energiereiche Signalfolge schaltet Verbraucher mit Niedertarif  frei, oder steuert damit öffentliche Beleuchtungen.
Je nach Land und Region kann die Signalfrequenz 166Hz bis 1,3MHz betragen.

Es kommt sehr häufig vor, dass das Tonfrequenzsignal andere Verbraucher, wie Beleuchtungen, HiFi - Anlagen, Alarmanlagen, Videokameras etc. am Netz beeinflussen, stören, beschädigen und zum Teil unangenehme, hörbare Nebeneffekte in HiFi – Anlagen verursachen kann.

Um diese Beeinflussung für betroffene Anlagen und Geräte außer Kraft setzen zu können, bedarf es eines ganz speziellen Filters.
Das spezielle Filter muss zwei Eigenschaften in Abhängigkeit der korrespondierenden TF – Frequenz vorweisen und dabei weitgehend unabhängig von der vorherrschenden Netzimpedanz zuverlässig arbeiten.

1) Zum betroffenen Gerät / Anlage hin muss im Signalfall entsprechend der vorherrschenden Frequenz eine maximale Sperrwirkung erfolgen

2) Auf der Netzseite muss das Signal entsprechend des Frequenzbereiches vor dem Sperrkreis abgesaugt werde.
Ein übliches Standard - Filter hat bei dieser Art von Beeinflussung keinerlei Wirkung!

Im übrigen soll das Filter im 50Hz – Bereich zudem eine universelle Dämpfung gegen dU/dt- Größen, Spikes und Transienten bieten, welche meist durch andere Verbraucher und Störquellen, wie Phasenanschnittsteuerungen, IGBT’s, Thyristorsteuerungen und Leistungstransistoren erzeugt werden und sich leitungsgebunden über weite Entfernungen hinweg ausbreiten.

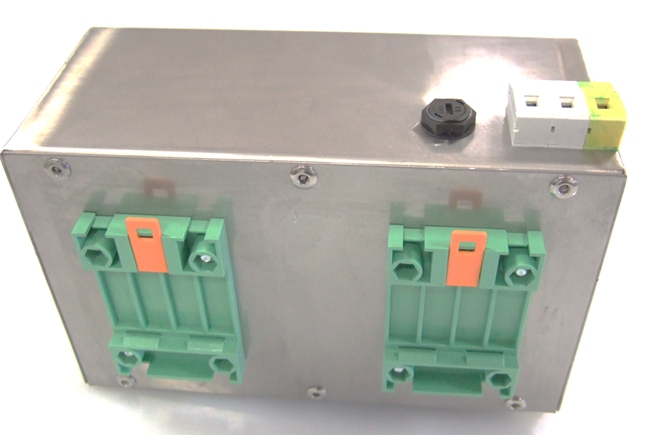

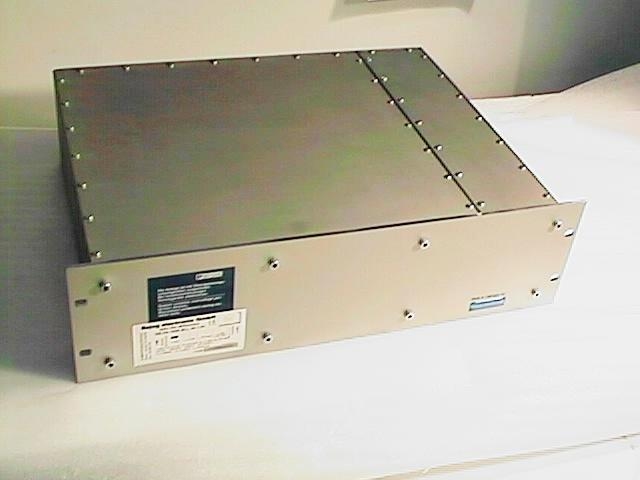

 TFSKN 1     TFSKN 2



Bajog electronic hat auf Grund dieser Beeinträchtigungen eine spezielle Tonfrequenz – Sperrfilter - Serie mit integrierten Saugkreis entwickelt, welches in Abhängigkeit des Einsatzortes individuell auf die Rundsteuerfrequenz und die Probleme vor Ort abgestimmt werden kann.

Die TFSKN - Filterserie sorgt für ein störungsfreies Versorgungsnetz und wirkt wie beschrieben bei den jeweils abgestimmten Rundsteuersignalen mit maximaler Leistung von <16Ampere bis > 1.000 Ampere (230/250/380/490/680VAC)
Mit dieser Serie TFSKN hat Bajog electronic eine geniale Lösung entwickelt, welche den angeschlossenen Verbrauchern ein EMV gerechtes Strom - Versorgungsnetz garantiert und vor individuellen TF – Signalen und zusätzlich gegen dU/dt - Transienten und Spikes optimal schützt.
